Ankraj Nedir? Öngermeli Ankraj Nasıl Yapılır? 2026 Fiyatları ve Testler

Ankraj nedir, öngermeli ankraj nasıl çalışır, nasıl yapılır, nasıl test edilir ve 2026’da fiyatını neler belirler? Silvan Barajı’ndan şehir içi iksalara ankraj uygulayan ekibimizin rehberinde çeşitleri, imalat adımları, deney tablosu ve metraj hesaplayıcısı bir arada.

Yalova Zemin Mühendislik teknik ekibi · Son güncelleme: 9 Kasım 2026

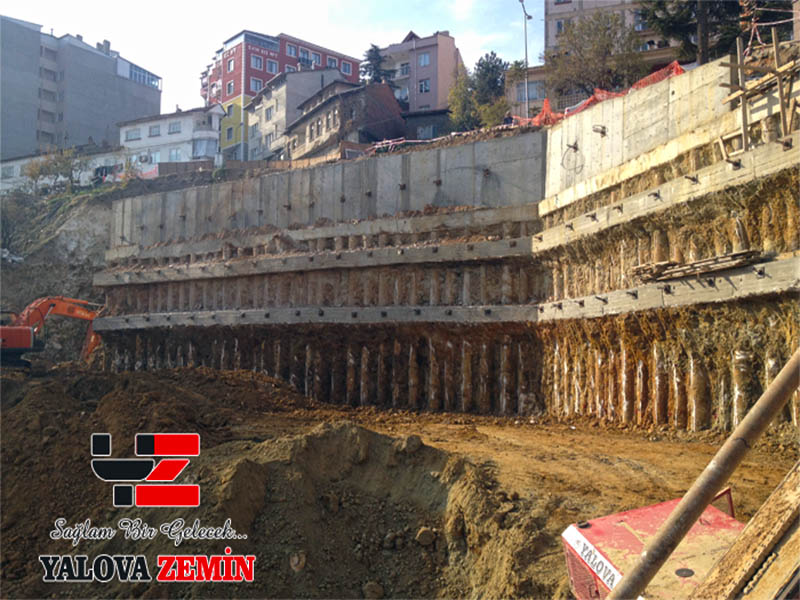

Ankrajlı istinat duvarı ve yanında çalışan ankraj delgi makinesi
Kısa cevap

Öngermeli ankraj, zemine veya kayaya eğimli olarak açılan bir deliğe çelik halat ya da çubuk yerleştirilip kök bölgesi çimento şerbetiyle zemine bağlandıktan sonra projedeki yüke gerilip kilitlenen bir taşıyıcı elemandır. Derin kazılarda iksa duvarını geriye çekerek yerinde tutar; istinat duvarlarında, şevlerde ve baraj gibi büyük yapılarda stabiliteyi sağlar. Uygulama TS EN 1537 standardına göre yapılır ve her ankraj kabul deneyiyle kontrol edilir.

Teknik özet tablosu

ÖzellikTipik değer / uygulama
Taşıyıcı elemanÖngerme halatı (çoklu halat) veya yüksek dayanımlı çubuk
BölümlerKök (bağ) boyu + serbest boy + ankraj başı
EğimGenellikle yataydan 10–30°, projeye göre
Kök boyuZemine göre çoğunlukla 4–10 m
Kullanım süresiGeçici (iksa, genellikle 2 yıla kadar) veya kalıcı (çift korozyon korumalı)
StandartTS EN 1537 (zemin ankrajları)
DeneylerAraştırma, uygunluk ve her ankrajda kabul deneyi
EkipmanAnkraj delgi makinesi, enjeksiyon pompası ve santrali, hidrolik germe krikosu

Öngermeli ankraj nasıl çalışır?

Ankraj üç bölümden oluşur:

  • Kök (bağ) boyu. Zemine ya da kayaya enjeksiyonla bağlanan, yükü zemine aktaran kısım. Kayma yüzeyinin gerisindeki sağlam bölgede yer alır.
  • Serbest boy. Halatın kılıf içinde serbestçe uzayabildiği kısım. Yükü kök bölgesine taşır ve öngermenin korunmasını sağlar.
  • Ankraj başı. Duvar yüzündeki taşıma plakası ve kama sistemi; gerilen halatı kilitler.

Halat gerildiğinde duvara geriye doğru bir kuvvet uygulanır. Böylece kazı ilerlerken duvarın içeri doğru hareketi ve arkadaki zeminin oturması sınırlanır. Öngerme, ankrajı pasif bir eleman olmaktan çıkarıp yükü baştan taşıyan aktif bir destek yapar.

Ankraj çeşitleri

  • Geçici ankraj: Kazı süresince iksa duvarını tutar; bina yükleri devreye girince işlevi biter.
  • Kalıcı ankraj: Yapının ömrü boyunca çalışır; çift korozyon koruması ve periyodik izleme gerektirir.
  • Halatlı ankraj: Birden fazla öngerme halatından oluşur; yüksek yük ve uzun boylarda yaygındır.
  • Çubuklu ankraj: Yüksek dayanımlı tek çubuk; kısa ve orta boylarda pratiktir.
  • Zemin ankrajı / kaya ankrajı: Kökün oturduğu ortama göre ayrılır; kaya ankrajlarında daha kısa kök boyu yeterli olabilir.
  • Zemin çivisi (pasif): Öngermesiz, sık aralıklı çubuklar; kazı ilerledikçe hareketle yük alır. Ayrıntılar iksa sistemleri sayfasında.

Ankraj nasıl yapılır?

  1. Proje: İksa veya şev projesine göre ankraj yükü, boyu, eğimi, aralığı ve halat sayısı belirlenir.
  2. Delgi: Ankraj makinesiyle duvardan eğimli delik açılır; göçen zeminde muhafaza borusu kullanılır.
  3. Halatın yerleştirilmesi: Serbest boyu kılıflı, kök bölgesi açık halat demeti deliğe itilir.
  4. Enjeksiyon: Kök bölgesi çimento şerbetiyle doldurulur; gerekirse basınçlı ikinci enjeksiyon yapılır.
  5. Bekleme: Şerbetin yeterli dayanıma ulaşması beklenir.
  6. Germe ve kilitleme: Hidrolik kriko ile kademeli yükleme yapılır, uzamalar ölçülür, halat kilitleme yüküne gerilerek kamalanır.
  7. Kayıt: Her ankrajın deney sonucu ve kilitleme yükü raporlanır.
Sahamızdan: gece vardiyasında ankraj delgisi. Ankraj delgi makinesi duvar yüzünden eğimli delik açar.

Nerede kullanılır?

  • Derin kazı iksa duvarları (fore kazık perde, diyafram duvar, berliner)
  • İstinat duvarları ve yol yarmaları
  • Heyelan ve şev stabilizasyonu
  • Yeraltı suyu kaldırma kuvvetine karşı yapı ve radye sabitlemesi
  • Baraj, köprü ayağı, kule ve liman yapılarının stabilitesi
  • Kaya şevlerinde blok düşmesine karşı

Ankraj boyu ve yükü nasıl belirlenir?

Ankraj boyu, kökün olası kayma yüzeyinin gerisinde sağlam zemine yerleşeceği şekilde seçilir. Serbest boy genellikle en az 5 metre alınır; kök boyu ise zeminin kayma dayanımına ve tasarım yüküne göre hesaplanır, çoğu zeminde 4–10 metre arasındadır. Ankraj yükü iksa analizinden gelir ve halat sayısını belirler. Sahada yapılan uygunluk deneyleri, hesapta kabul edilen kök sürtünmesini doğrular. Komşu parsel altına uzanan ankrajlarda gerekli izinler proje aşamasında netleştirilmelidir.

Ankraj testleri

Ankraj imalatı TS EN 1537 standardına göre yapılır. Test türleri şunlardır:

TestAmacıNe zaman
Araştırma deneyiZeminde ankrajın taşıyabileceği sınır yükü belirlerTasarım öncesi, deneme ankrajlarında
Uygunluk deneyiTasarım ve imalat yönteminin proje yükü için uygun olduğunu gösterirİmalat başında, seçilen ankrajlarda
Kabul deneyiHer ankrajın projedeki yüke dayandığını doğrularTüm üretim ankrajlarında

Deney sırasında yük kademeli uygulanır, uzama ve zaman içindeki gevşeme (sünme) ölçülür. Sonuçlar kriterleri sağlamıyorsa ankraj daha düşük yükte kabul edilir, onarılır ya da yanına ek ankraj yapılır.

Ankraj ve iksa

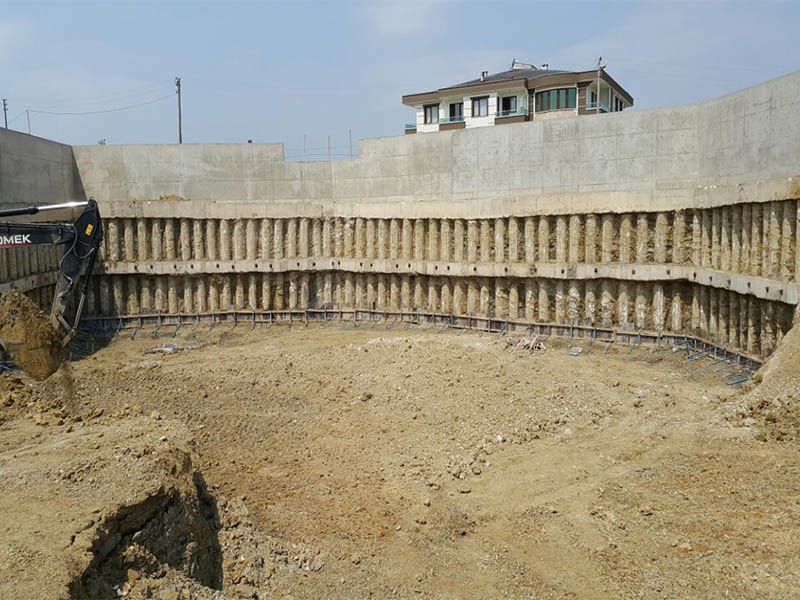

Derin kazılarda fore kazık perde, kazı derinleştikçe sıra sıra ankrajlarla geriye bağlanır. Ankraj kullanmak perdeyi daha ince ve ekonomik yapar, kazı içini payandasız bırakarak çalışmayı kolaylaştırır. Yeraltı suyu varsa kazıklar arası jet grout kolonlarıyla kapatılır. Seçenekler için iksa sistemleri sayfasına bakın.

Ankraj fiyatları 2026

Ankraj genellikle metre birim fiyatı veya adet üzerinden fiyatlanır. Fiyatı en çok ankraj boyu ve adedi, halat sayısı, zemin veya kaya türü, muhafaza borusu ihtiyacı, geçici/kalıcı oluşu (korozyon koruması), çalışma yüksekliği (iskele, platform), başlık kirişi ve test kapsamı belirler. Aşağıdaki hesaplayıcıyla metrajınızı çıkarıp bize gönderebilirsiniz.

Ankraj metraj ve maliyet hesaplama

Ankraj sıra sayısını, her sıradaki ankraj adedini ve ankraj boyunu girin; toplam delgi metresini görün. Birim fiyatınız varsa tahmini tutarı hesaplayın ve bilgileri WhatsApp’tan bize gönderin.

Toplam delgi = sıra sayısı × sıradaki adet × ankraj boyu. Halat sayısı ve ankraj boyu, tasarım yüküne ve zemine göre projede belirlenir; kesin fiyat iksa projesi ve zemin etüdü incelenerek verilir.

Sık yapılan hatalar

  • Kök bölgesini kayma yüzeyinin içinde bırakmak: ankraj yükü taşımaz.
  • Şerbet dayanım kazanmadan germek: kök sıyrılır.
  • Kabul deneyi yapmadan kilitlemek: zayıf ankraj fark edilmez.
  • Kalıcı ankrajda korozyon korumasını ihmal etmek.
  • Kazıyı ankraj kotunun çok altına indirip sonra ankraj yapmak: duvar fazla yer değiştirir.

Ankraj referanslarımız

  • Kiğı Barajı – Bingöl (2019): cebri şev destekleme için 10.000 m kalıcı ankraj. Saha görüntüleri
  • Silvan Barajı – Diyarbakır: baraj inşaatında öngermeli ankraj sistemi. Diyarbakır ankraj
  • Kadıköy Uzmanlar Koleji – İstanbul: iksa ve ankraj projesi.
Delgi makinesi ve platformun vinçle konumlandırılması (1)
Delgi makinesi ve platformun vinçle konumlandırılması (3)
Delgi makinesi platformuyla birlikte vinçle kaldırılırken
Delgi makinesi platformuyla birlikte vinçle kaldırılırken
Çelik platform üzerinde ankraj delgi makinesi ve mobil vinç
Çelik platform üzerinde ankraj delgi makinesi ve mobil vinç
Baraj şev sahasında çalışan ankraj delgi makinesi
Baraj şev sahasında çalışan ankraj delgi makinesi

Makine parkımızda CMF, EGT ve MDT serisi ankraj ve jet grout delgi makineleri, CMF ve Tecniwell enjeksiyon pompaları ile santralleri bulunur. Tüm işlerimiz referanslar sayfasında. Ankraj ihtiyacınızı projenizle birlikte paylaşın: 0532 165 77 81.

Terimler sözlüğü

Kök (bağ) boyu
Ankrajın şerbetle zemine bağlanan ve yükü aktaran bölümü.
Serbest boy
Halatın kılıf içinde serbestçe uzayan, öngermeyi taşıyan bölümü.
Kilitleme yükü
Germe sonrası ankraj başında kamalanarak bırakılan yük.
Sünme
Sabit yük altında zamanla oluşan uzama; deneylerde ölçülür.
Başlık (kuşak) kirişi
Ankraj kuvvetini iksa perdesine dağıtan yatay kiriş.

Sık sorulan sorular

Ankraj nedir?

Zemine veya kayaya eğimli açılan deliğe yerleştirilip kök bölgesi şerbetle bağlanan, sonra projedeki yüke gerilip kilitlenen çelik halat veya çubuktur. İksa duvarını, istinat duvarını veya şevi geriye çekerek tutar.

Öngermeli ankraj nasıl yapılır?

Delik açılır, halat yerleştirilir, kök bölgesi çimento şerbetiyle doldurulur, şerbet dayanım kazandıktan sonra halat hidrolik krikoyla gerilip kilitlenir ve kabul deneyiyle kontrol edilir.

Ankraj boyu kaç metre olur?

Ankraj boyu projeye göre belirlenir; serbest boy genellikle en az 5 m, kök boyu çoğu zeminde 4–10 m’dir. Toplam boy sık olarak 12–25 m arasındadır.

Ankraj metre fiyatı ne kadar?

Fiyat boy, adet, halat sayısı, zemin, muhafaza borusu ihtiyacı, geçici/kalıcı oluş ve test kapsamına göre değişir. Hesaplayıcıyla metrajınızı çıkarıp gönderirseniz net teklif hazırlarız.

Ankraj nasıl test edilir?

TS EN 1537 kapsamında araştırma, uygunluk ve her ankrajda kabul deneyi yapılır. Yük kademeli uygulanır, uzama ve sünme ölçülür.

Geçici ve kalıcı ankraj farkı nedir?

Geçici ankraj kazı süresince iksa için kullanılır. Kalıcı ankraj yapı ömrü boyunca çalışır; çift korozyon koruması ve izleme gerektirir.

Ankraj komşu parsele girer mi?

Ankraj boyu ve açısına göre girebilir. Komşu parsel altına uzanan ankrajlarda izinler proje aşamasında netleştirilmeli; gerekirse payandalı iksa değerlendirilir.

Ankraj ile fore kazık birlikte kullanılır mı?

Evet. Derin kazılarda fore kazık perde ankrajlarla geriye bağlanır; bu, iksanın en yaygın ve ekonomik çözümlerinden biridir.

Ankraj ile zemin çivisi arasındaki fark nedir?

Ankraj öngermelidir ve yükü baştan taşır. Zemin çivisi öngermesizdir, sık aralıklı uygulanır ve kazı ilerledikçe zemin hareketiyle yük alır.

Ankraj germe ne zaman yapılır?

Kök şerbeti yeterli dayanıma ulaştıktan sonra, genellikle birkaç gün içinde; süre şerbet karışımına ve hava sıcaklığına göre belirlenir.
